Identyfikacja podzespołów komputerowych

Prawidłowe rozpoznawanie komponentów wewnątrz jednostki centralnej jest kluczową umiejętnością technika informatyka. Każdy z elementów pełni określoną rolę w architekturze komputera klasy PC.

1. Jednostka Centralna (CPU - Central Processing Unit)

Mózg komputera odpowiedzialny za wykonywanie instrukcji programowych. Identyfikujemy go po fizycznym gnieździe (socket) na płycie głównej. Intel stosuje najczęściej gniazda typu LGA (piny w płycie głównej), podczas gdy AMD korzysta z PGA (piny w procesorze) lub nowszych LGA.

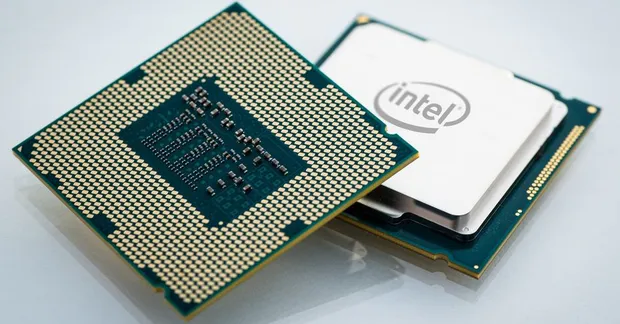

Procesor z widocznym odpromiennikiem ciepła (IHS)

2. Płyta główna (Mainboard / Motherboard)

Fundament systemu łączący wszystkie komponenty. Kluczowe sekcje do identyfikacji to:

• Chipset: Zestaw układów scalonych zarządzających przepływem danych między CPU, pamięcią a peryferiami.
• Sekcja zasilania (VRM): Układy wokół gniazda CPU stabilizujące napięcie dla procesora.
• Złącza rozszerzeń (PCIe): Służą do montażu kart graficznych, sieciowych czy dźwiękowych.

3. Pamięć operacyjna (RAM)

Pamięć o szybkim dostępie (ulotna), w której przechowywane są dane dla aktualnie uruchomionych procesów. W PC używamy modułów DIMM, natomiast w laptopach mniejszych SO-DIMM. Kluczowa przy identyfikacji jest technologia (DDR4/DDR5) – wycięcia (klucze) w module zapobiegają włożeniu niekompatybilnej pamięci do slotu.

4. Pamięci masowe

Służą do trwałego przechowywania danych:

• HDD (Hard Disk Drive): Talerzowe nośniki magnetyczne, wolniejsze, ale o dużej pojemności.
• SSD (Solid State Drive): Pamięci Flash typu NAND. Występują jako dyski 2.5" SATA lub szybsze moduły M.2 montowane bezpośrednio na płycie głównej przez szynę NVMe (PCIe).

5. Karta graficzna (GPU - Graphics Processing Unit)

Odpowiada za renderowanie obrazu. Możemy mieć do czynienia z układami zintegrowanymi (w procesorze) lub dedykowanymi (osobna karta w slocie PCIe). Kluczowe przy identyfikacji: rodzaj wyjść wideo (HDMI, DisplayPort) oraz wymagane dodatkowe zasilanie z zasilacza (wtyczki 6/8-pin).

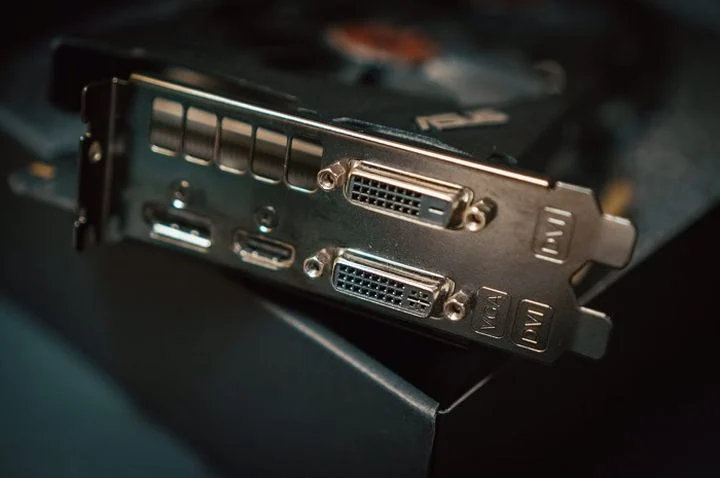

Panel wyjść wideo karty graficznej

6. Zasilacz (PSU - Power Supply Unit)

Zamienia napięcie przemienne z gniazdka na napięcia stałe (+3.3V, +5V, +12V) wymagane przez podzespoły. Identyfikujemy go poprzez:

• Standard ATX: Fizyczne wymiary zasilacza.
• Certyfikat sprawności (80 Plus): Określa efektywność energetyczną.
• Wiązki przewodów: 24-pin (płyta główna), 4/8-pin (CPU), 6/8-pin (GPU), SATA (dyski).

7. Układ chłodzenia

Zadaniem jest odprowadzanie ciepła z CPU (radiator + wentylator) lub GPU. Ważna jest pasta termoprzewodząca, która niweluje mikroszczeliny między czapką procesora a podstawą radiatora, umożliwiając efektywny transfer energii cieplnej.
